Zawory regulacyjne

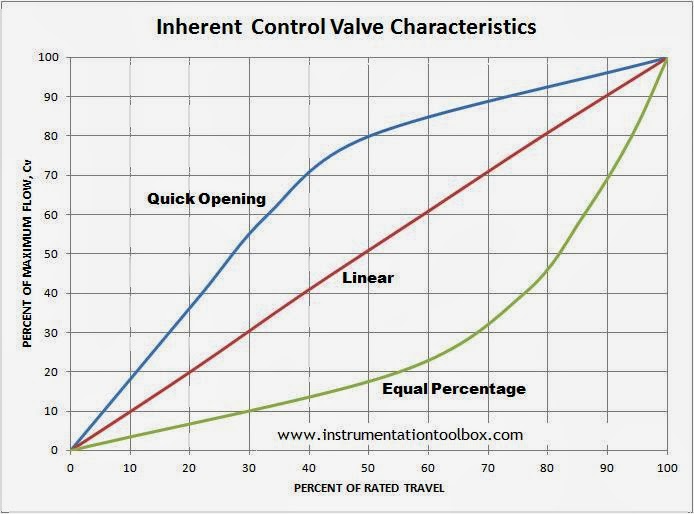

Zawór regulacyjny jest urządzeniem wykonawczym, który służy do zmiany ilości przepływającego czynnika przez zmianę przekroju otworu. W zależności od dobranego zaworu regulacyjnego, może on mieć charakterystykę liniową, szybkootwierającą lub stałoprocentową (charakterystyka pozwalająca na najbardziej precyzyjną regulację).

Przy doborze odpowiedniego zaworu regulacyjnego należy określić odpowiedni współczynnik przepływu Cv, na podstawie którego określa się odpowiednie gniazdo, wielkość oraz charakterystykę zaworu regulacyjnego.

Gdzie:
Cv – współczynnik przepływu,
W – przepływ USGPM dla cieczy, SCFH dla gazów, oraz lbs/hr dla pary,
P – spadek ciśnienia na zaworze [PSI],
K – współczynnik korekcyjny

Ze względu na budowę, zawór regulacyjny może być napędzany liniowo lub może być zaworem obrotowym. Wyróżnia się:

• Zawory regulacyjne Clark
• Zawory kulowe (kula typu V)
• Przepustnice regulacyjne

Sterowanie zaworami regulacyjnymi:

• Sterowanie ręczne – za pomocą pokrętła lub dźwigni
• Sterowanie elektryczne – za pomocą napędu elektrycznego sterowanego sygnałem prądowym 4-20mA lub napięciowym 0-10V

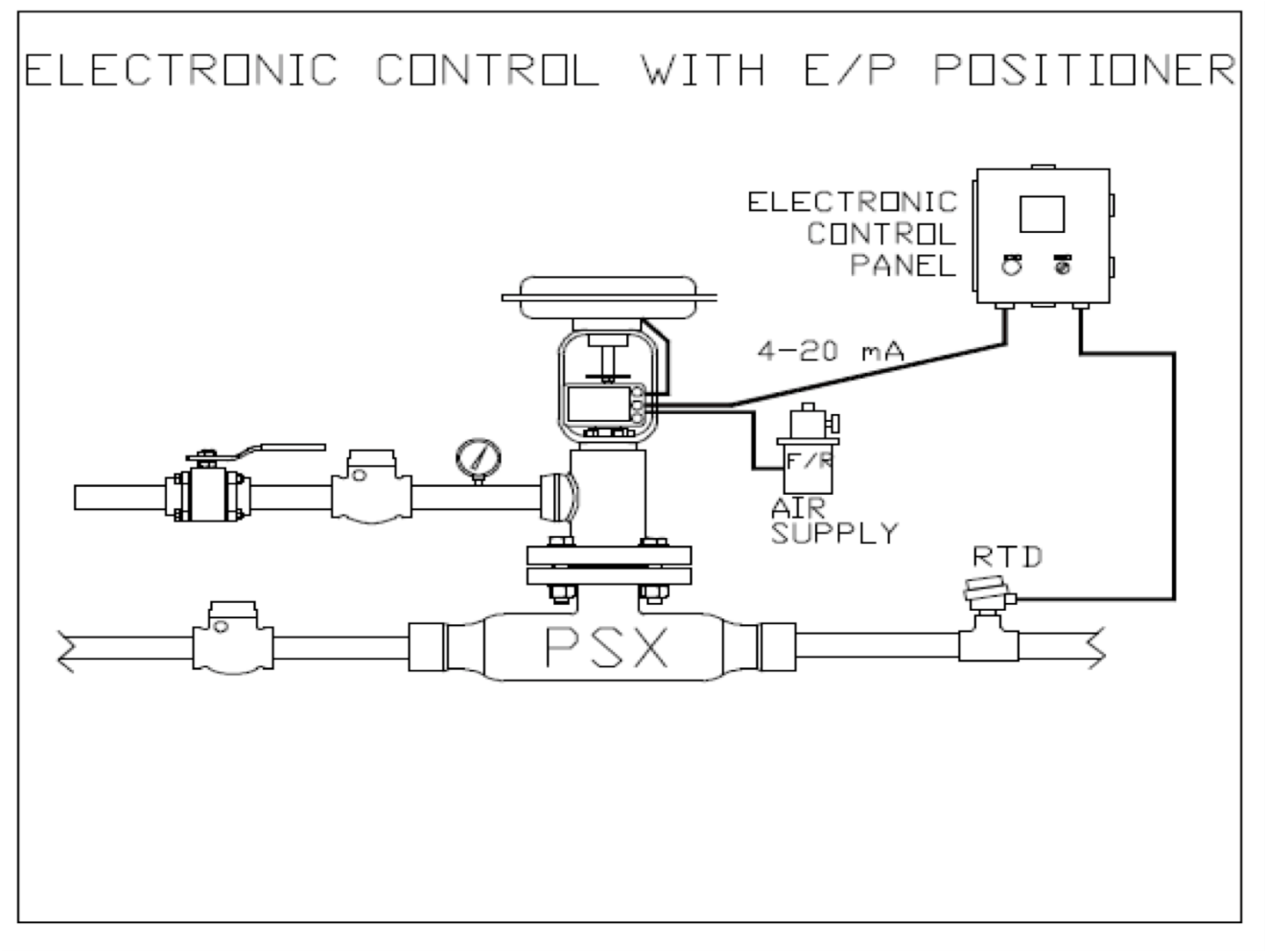

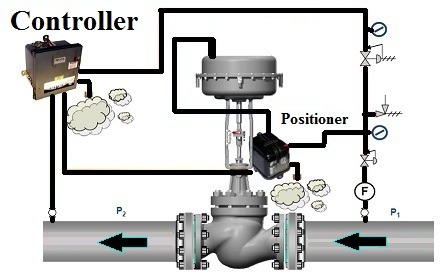

• Sterowanie pneumatyczne – za pomocą napędu pneumatycznego wyposażonego w ustawnik pozycyjny sterowany sygnałem prądowym 4-20mA (najczęściej stosowane w przemyśle) lub napięciowym 0-10V
